Ручни вертикални струг

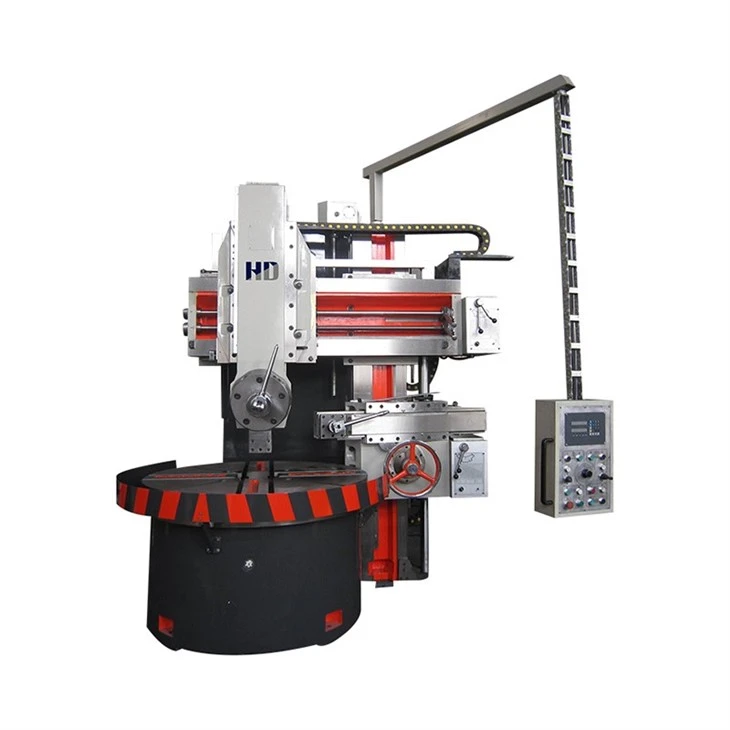

Модел Ц5112/Ц5116/Ц5120,Ц5123/Ц5126 вертикални струг са једном колоном се састоји од стуба, главног мењача, радног стола, механизма за подизање греде, вертикалног стуба алата, електричног система, хидрауличког система, итд. Главни мењач је затворен унутар стуба и радни сто је затворен испред колоне. Греда се помера горе-доле по шини за вођење стуба. На греди се налази вертикални стуб за алат који се може брзо хранити и померати у хоризонталном и вертикалном смеру. Главни покрет покреће АЦ мотор. Машина алатка има станицу са дугметом, а све операције на алатној машини су концентрисане на станици са дугметом.

Ова серија алатних машина је програмски контролисан вертикални струг са једним стубом. Контролисан домаћим серво системом. Кретање стуба алата је са две координатне осе које се могу повезати, Кс и З. Обе користе серво моторе на наизменичну струју да покрећу стуб алата (Кс оса) и рам (З оса) за кретање кроз високо прецизне кугличне завртње. Да би се заштитио од нестанка струје, мотор З-осе је опремљен кочницом. Стуб алата и рам покретне водилице усвајају меку траку отпорну на хабање / стругано борово ливено гвожђе, што побољшава отпорност на хабање водилице и има стабилну и поуздану тачност. Подмазивање водилице стуба алата усваја централизовани квантитативни систем аутоматског подмазивања станице за подмазивање фиксног опсега, а заштитна плоча од нерђајућег челика има леп и чист изглед. Главни погон покреће главни мотор, а радни сто је погоњен мењачем, са хидрауличним паркирањем и мењањем. Вретено радног стола је опремљено високо прецизним дворедним цилиндричним ваљкастим лежајем чији унутрашњи прстен има конус, а радијални зазор се може подесити како би се обезбедио несметан рад вретена при великим брзинама. Греда се повећава помоћу хидрауличног цилиндра преко полуге, а косо гвожђе се гура да чврсто стегне греду на стуб. Отпустите нагнуто гвожђе и укључите мотор за подизање греде да бисте померили греду у одговарајући положај за обраду. Контролна табла машине се налази на заштитном поклопцу, а на ЛЦД-у се могу приказати различите наредбе за информације и потребни подаци.

Вертикални стуб је повезан са постољем радног стола, а његов материјал је направљен од ливеног гвожђа високе чврстоће, ниског напрезања, а на горњем крају стуба је обезбеђен механизам за подизање греде. Покретан мотором наизменичне струје, сноп се креће горе-доле по вертикалном стубу.

Попречна греда се помера горе-доле на шини за навођење стуба, а попречна греда се подиже и спушта једним завртњем. Сигурносна плутајућа матица је уграђена на греду како би се обезбедио тачан, сигуран и поуздан рад током процеса подизања греде. Греда се повећава на стубу помоћу хидрауличног цилиндра преко полуге и гура нагнутим гвожђем да би га стегнула или олабавила. Стезни механизам има карактеристике једноставне структуре и практичног одржавања и рада.

Вертикални струг са једним стубом је погодан за брзорезни челични резач, резач од карбида и све врсте резача високих перформанси, који може направити грубо и завршно окретање за унутрашње и спољашње цилиндричне, конусне, крајње површине, жлебове итд.
